功能特點
- 選用高性能激光技術傳感器傳感器壽命大于5年；
- 專用于甲烷氣體檢測；
- 無零漂、使用壽命內無需校準；
- 有4-20mA電流輸出、ISBUS四總線輸出、二路繼電器輸出；
- 雙數碼管顯示；
- 紅外遙控操作；
- 支持RS485接口(MODBUS RTU)
技術參數
| 探測氣體 | 甲烷 | |
| 探測原理 | 激光傳感器（可調諧激光光譜） | |
| 傳感器壽命 | >5年 | |
| 測量精度 | 3%FS | |
| 響應時間 | T90<10s | |
| 重復性 | 典型值±2% | |
| 測量范圍 | 3%~100%LEL | |
| 長期零點漂移 | 零點漂移<2%FS每半年，靈敏度漂移<3%FS每半年 | |
| 顯示屏 | 雙排數碼管顯示濃度及操作菜單；4個LED工作狀態指示燈（報警1，報警2，故障，電源） | |
| 工作電壓 | DC24V，電壓范圍：DC18-30V | |
| 工作電流 | 監視：50mA；最大：120mA | |
| 電磁兼容 | 符合國家標準GB16838的要求 | |
| 信號輸出 | 4-20mA電流輸出 | 環路電阻：100-600 Ohm 最大傳輸距離：1.5km |
| 可編程的電流輸出，典型定義 | ||
| 0~2mA:無電源或電路故障 | ||
| 2~2.5mA:傳感器故障 | ||
| 3mA:標定狀態 | ||
| 4-20mA:量程內濃度輸出 | ||
| >22mA:超出量程 | ||
| ISBUS總線 | Intersense特有的數據總線 | |
| 繼電器輸出 | 最大傳輸距離：1.5km；每路總線最多配接127個探測器 | |
| 報警1繼電器，常開觸點輸出，3A@125VAC/30VDC | ||
| 報警2繼電器，常開觸點輸出，3A@125VAC/30VDC | ||
| 電氣接口 | 2個3/4″NPT(內螺紋)接口 ,可配選M20×1.5或G1/2或G3/4 | |
| 殼體材料 | 無銅鑄鋁，表面環氧樹脂烘漆處理（可選316不銹鋼外殼） | |
| 重量 | 1.5Kg | |
| 工作濕度 | ≤95﹪RH（40℃±2℃）無凝露 | |
| 溫度要求 | 工作溫度：-40℃~65℃（不同氣體類型有所不同）； | |
| 存儲溫度：-40℃~85℃ | ||
| 防爆認證 | Ex dⅡC T6 Gb/Ex tD A21 IP66 T80℃ | |
| 防護等級 | IP66 | |
| 滿足標準 與取得證書 |
GB15322-2003系列標準(滿足新版GB15322-201X系列標準) GB3836-2010系列標準 國家制造計量器具許可規定 |
|
| 消防計量 | 取得消防CCCF認證證書、計量許可證CPA及防爆合格證 | |

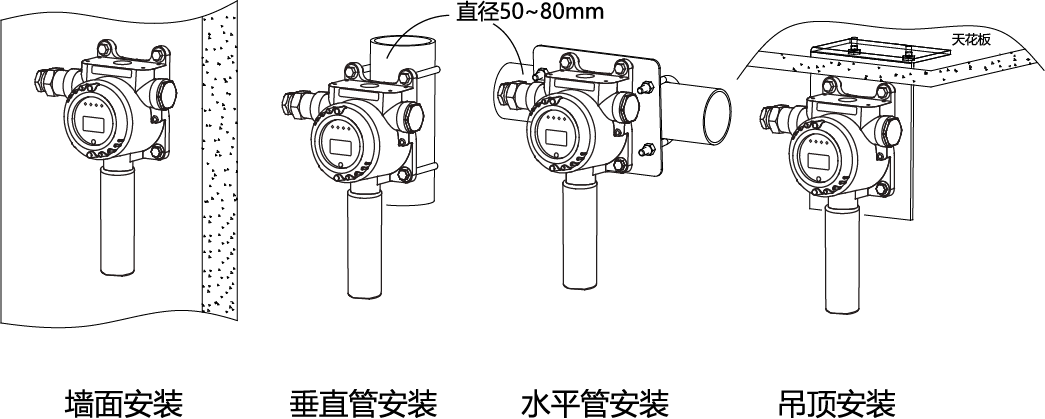

安裝方式
探測器的安裝應根據國家標準GB50493-2009中的相應規定及設計圖紙確定的位置安裝。應選在潛在泄漏點或氣體聚積處，建議安裝在可能有氣體泄漏的地點處1米范圍內(視氣體種類或高或低)，這樣探頭實際反應速度較快。儀器的安裝位置還應綜合考慮空氣流動的速度、方向、潛在泄漏源的相對位置和通風條件而定，并便于維護和標定。
注意:禁止將探測器直接安裝在熱源或振動源上。

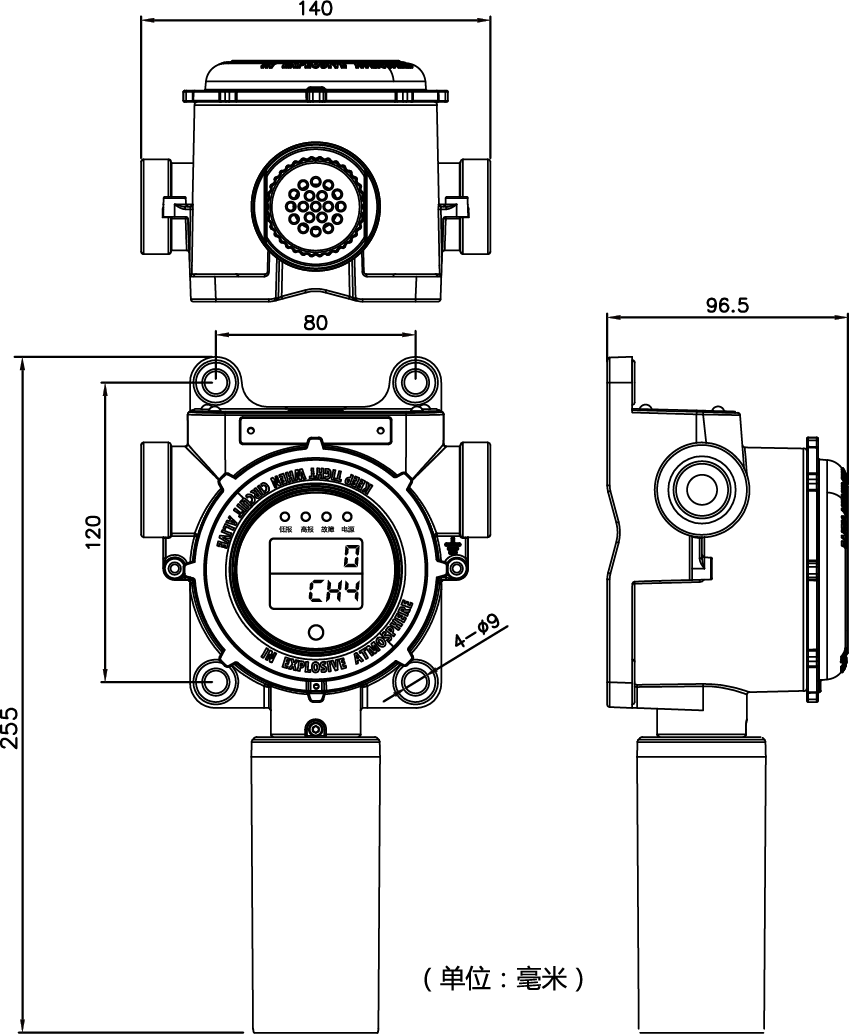

外形尺寸

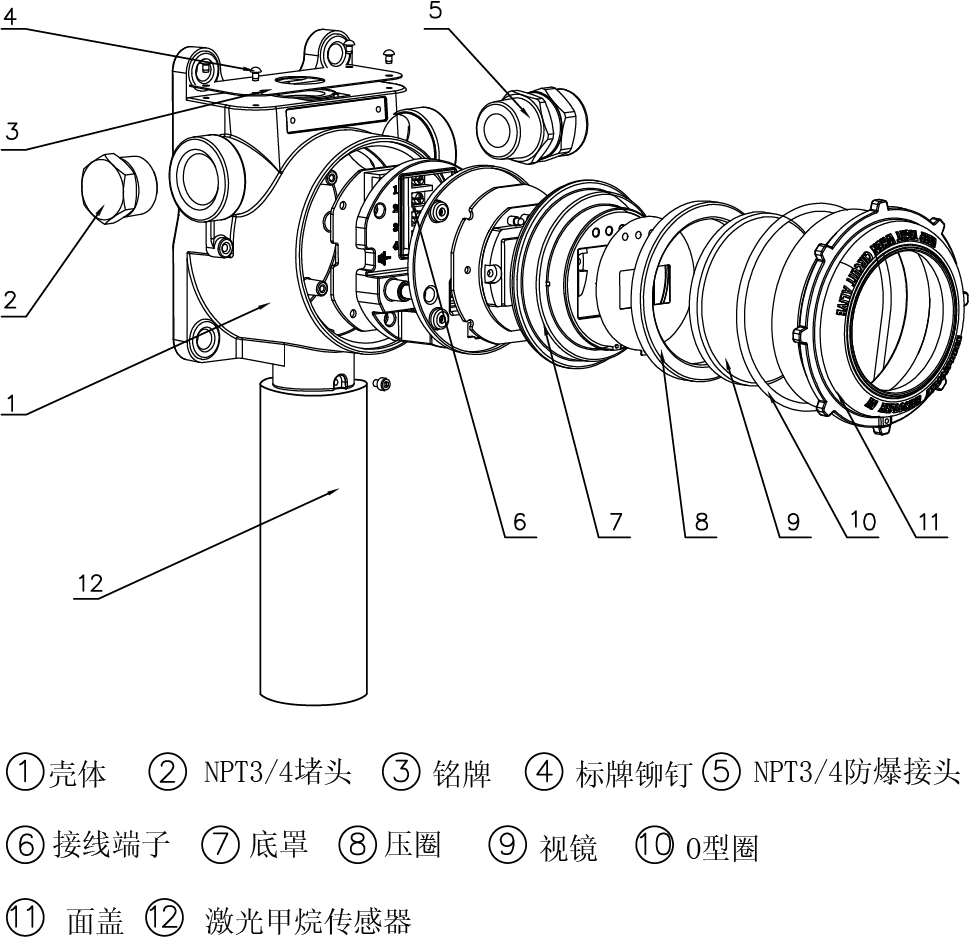

結構爆炸圖
