GP7000氣體報警控制器
GP7000氣體報警控制器是一個以微處理器為基礎的可擴展的多通道4-20mA+總線型一體化網絡控制系統，通道數和輸出可進行擴展。它監測信息全面，中文顯示直觀明了，模塊化設計，能夠單獨運行，也可組網運行，可根據用戶實際需要進行配置，完全能夠滿足用戶所有的系統配置需求；外觀結構可以是壁掛式，也可安裝在防爆箱內。
GP7000采用工業的單元模塊化單元設計，既有工業標準的4-20mA模擬量輸入、又有總線輸入，中文/英文顯示,操作快速便捷、易于維護、有助于節省整體的安裝及維護成本。
GP7000氣體探測報警系統滿足與上一級DCS系統、第三方SCADA系統通訊的不同通訊接口要求。為實現外部通訊鏈接，GP7000系統提供支持Modbus RTU協議的標準RS-485串行通訊接口。
功能特點
- 每個單元獨立工作，液晶中文顯示，極高的探測可靠性
- 金屬外殼模塊化設計，配置靈活
- 模塊可分布式設計，模塊內部采用CAN總線連接
- 可以與多種可燃?xì)怏w/毒性氣體/氧氣探測器、火焰探測器任意配置使用
- 內置32位計算機，帶自檢功能，每路有帶時間的歷史記錄儲存
- 每個GP7000MU單元有2個總線回路，可配接254個總線氣體探測器
- 有分線4-20mA探測單元，可以配接256路分線4-20mA探測器
- 有報警及顯示功能，有密碼保護，并可聯網使用
- 每個探測控制單元都有二級濃度報警，報警濃度可設定
- 可軟件控制輸出繼電器的控制邏輯，可組合報警輸出
- 顯示為中文，也可選英文，有聲光顯示，可顯示氣體種類及濃度
- 測量單位可選：%LEL 、%V/V、ppm、mg/m3
- 有總報警及總故障繼電器輸出、串行通訊輸出
- 有電源管理及充電功能，可配接備用電池，交流故障時自動切換
- 根據用戶需要，可制定通訊協議進行數字通訊
技術參數
| 功能名稱 | 型號 |
| 精確度 | 1%FS |
| 響應時間 | 1s |
| 顯示方式 | OLED中文及數字濃度顯示，可顯示氣體種類 |
| 位置信息顯示 | 每路都可顯示位置信息，位號和氣體種類 |
| 報警方式 | 有聲音和光警報 |
| 安裝方式 | 壁掛式、立柜式 |
| 輸入信號 | 4-20mA |
| 輸出信號 | 4-20mA電流，RS-485總線，CAN總線 |
| 每路輸出繼電器 | 每路都有2個繼電器輸出 |
| 總繼電器輸出 | 8個可編程繼電器輸出 |
| 功耗 | AC220供電，小于600W |
| 工作溫度 | -20°C~65°C |
| 工作電源 | AC220V,交流 |
| 內置直流電源 | 內置24V,20A直流電源 |
| 備用電源 | 可配接鉛酸電池或UPS電源 |
| 外殼材質 | 鋼板噴塑 |
| 防雷設計 | 符合國家標準GB16838的要求，內置防浪涌器件 |

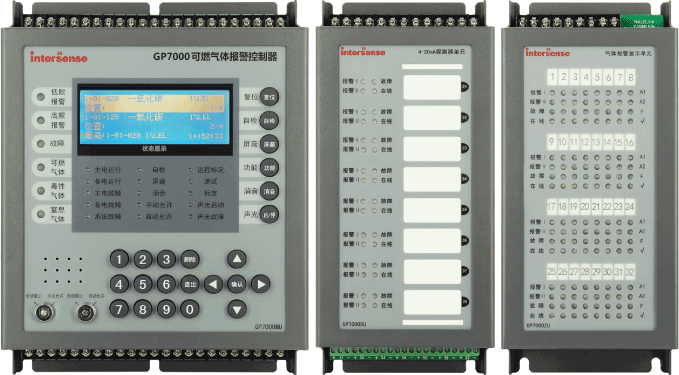

GP7000單元模塊實物照片
從左往右依次是：GP7000MU集控總線單元、GP7000DU電流單元、GP7000ZU狀態顯示單元
外形尺寸
